Flexible inox pour le nucléaire : étanchéité, traçabilité, sur mesure

Dans une installation nucléaire, le flexible d’une ligne de vide doit absorber vibrations et dilatations sans jamais fuir. LFK Vacuum fabrique à Moirans des flexibles inox 304L et 316L, contrôlés à l’hélium et livrés avec leur traçabilité matière, en standard comme sur mesure.

LFK

Le flexible, pièce critique d’une ligne de vide nucléaire

Entre une pompe et une enceinte, le flexible absorbe les vibrations, compense les dilatations thermiques et rattrape les défauts d’alignement. C’est souvent la pièce la plus sollicitée d’une ligne de vide, et celle que l’on remplace le moins volontiers en cours d’exploitation.

Dans une installation nucléaire, une fuite ne se limite pas à une perte de performance : elle impose un arrêt, une intervention encadrée et parfois une remise en conformité. C’est pourquoi les composants vide destinés au secteur nucléaire sont choisis pour leur fiabilité dans la durée plutôt que pour leur seul coût d’achat.

Ce que l’on attend d’un flexible dans ce contexte

  • une étanchéité vérifiée, pièce par pièce ;
  • une matière identifiée, de la coulée jusqu’à la livraison ;
  • une géométrie qui respecte exactement le plan de l’installation.

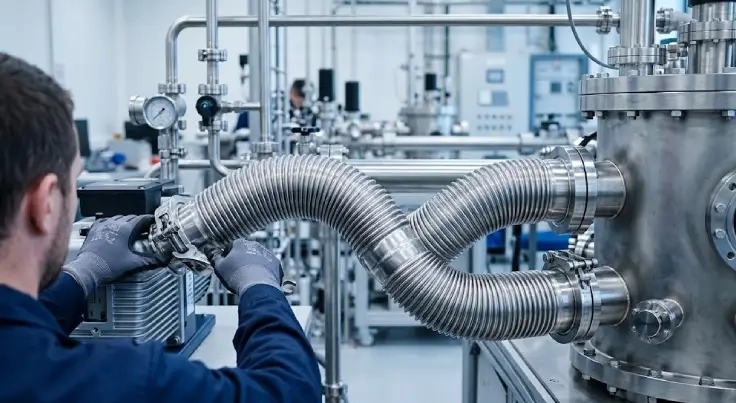

Flexible inox nucléaire à soufflet raccordé sur une ligne de vide industrielle

Des flexibles inox pensés pour le vide

Les flexibles de LFK Vacuum sont réalisés en acier inoxydable 304L ou 316L, deux nuances retenues pour leur faible dégazage et leur tenue mécanique. Le soufflet métallique garantit une paroi continue, sans matière organique susceptible de vieillir sous l’effet de la température.

Une gamme standard disponible rapidement

En version catalogue, les flexibles inox équipés de brides Pneurop KF couvrent les diamètres DN10 à DN50, en longueurs de 250, 500, 750 et 1000 mm. Ils se montent sans outil et se démontent aussi simplement pour la maintenance, ce qui facilite les interventions programmées.

Des extrémités adaptées au niveau de vide

Pour l’ultra-vide ou les ambiances qui imposent un joint métallique, les extrémités peuvent recevoir des brides ConFlat® CF à joint cuivre. Le choix de la norme dépend du diamètre, du niveau de vide et des équipements déjà installés.

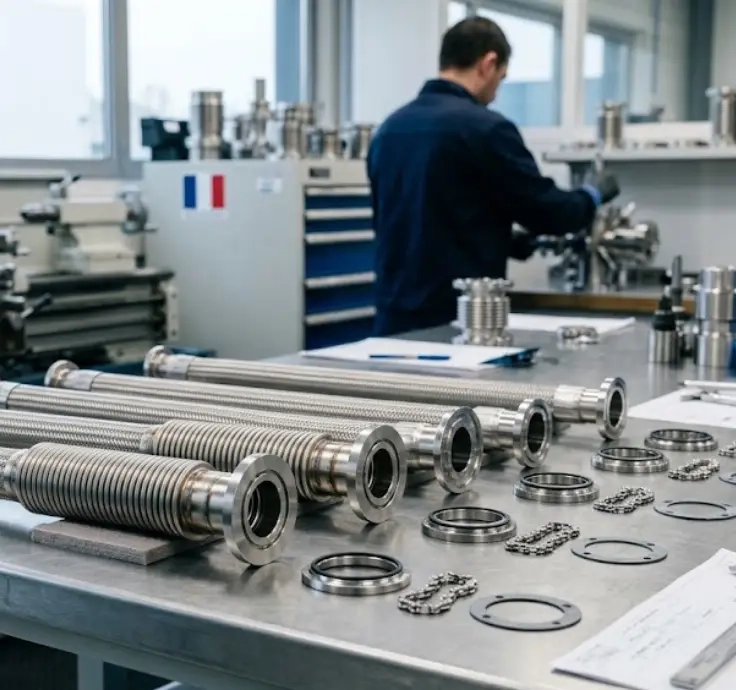

Soufflet de flexible inox nucléaire muni de brides KF sur établi
LFK

Traçabilité et étanchéité : des preuves documentées

Dans le nucléaire, une pièce conforme est une pièce dont on peut démontrer la conformité. LFK Vacuum documente la traçabilité matière jusqu’à la coulée d’inox et contrôle ses fabrications critiques avant expédition.

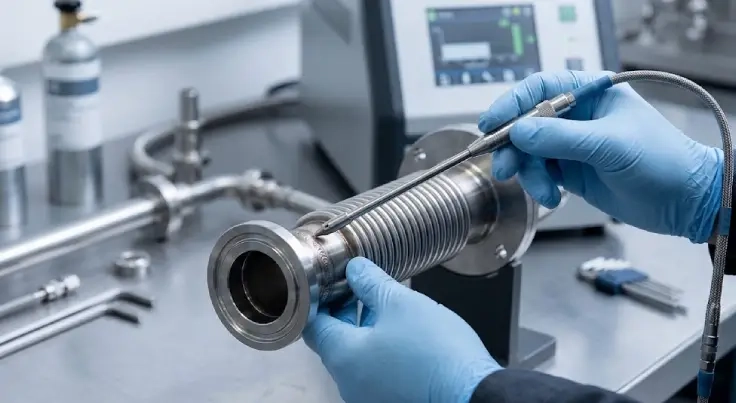

Le test à l’hélium comme référence

Chaque flexible sensible peut faire l’objet d’un contrôle d’étanchéité à l’hélium. Le détecteur de l’atelier mesure des taux de fuite jusqu’à 10⁻¹⁰ mbar·l/s, bien au-delà de ce que révèle une simple montée en pression.

Un état de surface maîtrisé

Le décapage et la passivation éliminent les contaminations de fabrication et limitent le dégazage. Cette exigence de propreté rejoint celle des pièces inox pour salle blanche pharmaceutique, où l’état de surface conditionne la sécurité du procédé.

Enfin, un flexible contrôlé en atelier ne reste étanche que s’il est monté correctement : un joint pincé ou une bride rayée suffit à créer une fuite. Nos bonnes pratiques de montage d’un raccord KF récapitulent les gestes à adopter sur site.

Flexible inox nucléaire à soufflet raccordé sur une ligne de vide industrielle
LFK

Une fabrication sur mesure depuis Moirans

Fondée en 1996 à Moirans, en Isère, LFK Vacuum réunit sous le même toit son bureau technique et son atelier d’usinage et de soudage de l’inox. Cette proximité permet d’adapter un flexible à une contrainte précise : longueur hors standard, extrémités mixtes, diamètre spécifique.

Le service de fabrication de pièces vide sur plan prend en charge les pièces spéciales de DN10 à DN500. Un interlocuteur technique suit chaque dossier, de l’étude à la livraison.

Cette organisation évite les allers-retours entre bureau d’études et sous-traitants : la personne qui étudie votre plan connaît les contraintes de l’atelier, et la pièce fabriquée correspond exactement à la pièce validée. Pour un remplacement à l’identique, une référence existante ou une pièce démontée suffit souvent à lancer l’étude.

Le flexible s’intègre enfin dans une ligne complète : pour choisir l’organe d’isolement placé à ses côtés, consultez notre guide sur la vanne d’angle manuelle ou pneumatique, puis adressez votre besoin via le formulaire de demande de devis technique.

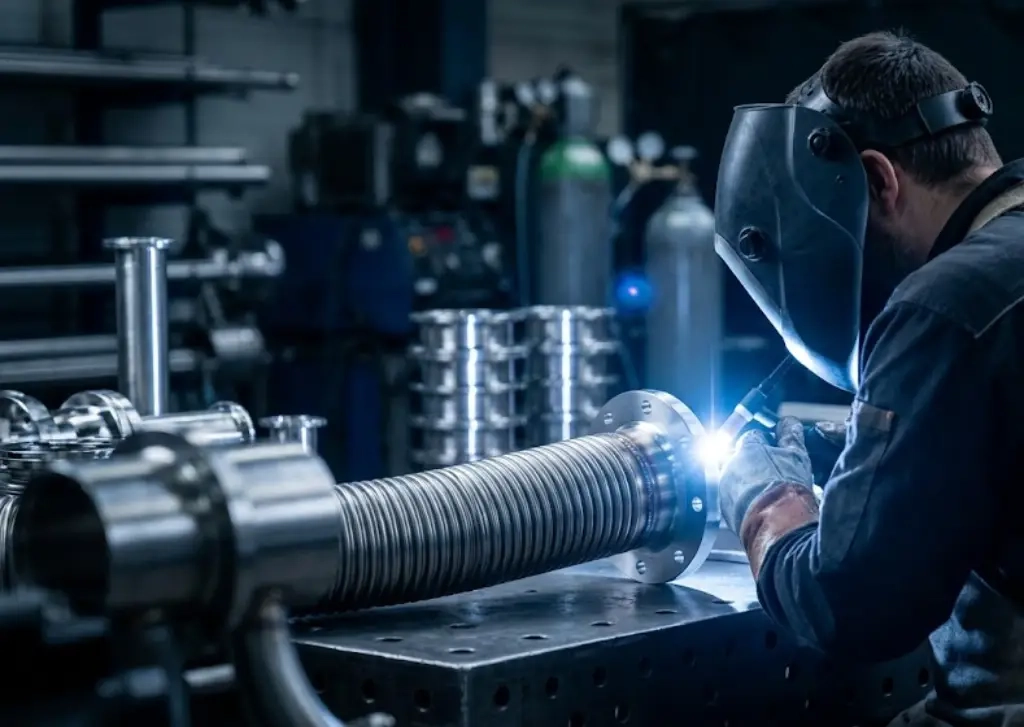

Soudage d’une bride sur un flexible inox nucléaire fabriqué sur mesure

Comment spécifier un flexible inox pour une installation nucléaire

01

Définir l’usage

Précisez le niveau de vide visé, le gaz ou le fluide véhiculé, la plage de température et la fréquence des manœuvres.

02

Mesurer la géométrie

Relevez la longueur entre les deux brides, le débattement attendu et le rayon de courbure disponible une fois la ligne montée.

03

Choisir le raccordement

Retenez la norme KF, ISO ou CF de chaque extrémité, en cohérence avec les équipements déjà en place sur la ligne.

04

Fixer les exigences documentaires

Indiquez la nuance d’inox imposée, le certificat matière attendu et le niveau de contrôle d’étanchéité à l’hélium requis.

05

Transmettre le dossier

Envoyez le plan, le croquis coté ou la référence existante, avec les quantités et le délai souhaité, pour recevoir une offre chiffrée.

Documentation technique

Vos questions
sur le vide industriel

Raccords KF ou CF, fabrication sur mesure, test hélium, normes ISO — retrouvez les réponses aux questions les plus posées par nos clients industriels et chercheurs.

Quelle différence entre un flexible nucléaire et un flexible industriel standard ?
La géométrie peut être identique. La différence tient au dossier qui accompagne la pièce : nuance d’inox imposée, traçabilité de la coulée, contrôle d’étanchéité documenté et fabrication conforme au plan validé par l’exploitant.
Faut-il choisir un inox 304L ou 316L pour un flexible sous vide ?
Le 304L convient à la plupart des lignes de vide. Le 316L, enrichi en molybdène, résiste mieux à la corrosion et aux agents de nettoyage agressifs ; il est souvent imposé par les cahiers des charges les plus exigeants.
Un flexible pour le nucléaire peut-il être fabriqué sur mesure ?
Oui. Lorsque les longueurs et diamètres du catalogue ne conviennent pas, LFK Vacuum fabrique le flexible à partir d’un plan, d’un croquis coté ou d’une pièce existante, avec les extrémités et le niveau de contrôle demandés.
Comment vérifier l’étanchéité d’un flexible avant son montage ?
Le contrôle de référence est le test d’étanchéité à l’hélium : la pièce est placée sous vide et balayée d’hélium, et le détecteur mesure le moindre passage de gaz à travers la paroi ou les soudures.
