Ultra-vide · CONFLAT® CF

Brides ultra-vide Conflat® CF

Brides et raccords ultra-vide à couteau et joint plat cuivre OFHC : pleines, à souder, tournantes, filetées, doubles face, adaptateurs et soufflets. DN16 à DN250 · tenue 450 °C.

DN16 → DN250Inox 304L / 316LCuivre OFHC 450°CViton® 150°C25 familles

DN couverts

200+

Références

10⁻¹²

mbar tenu vide

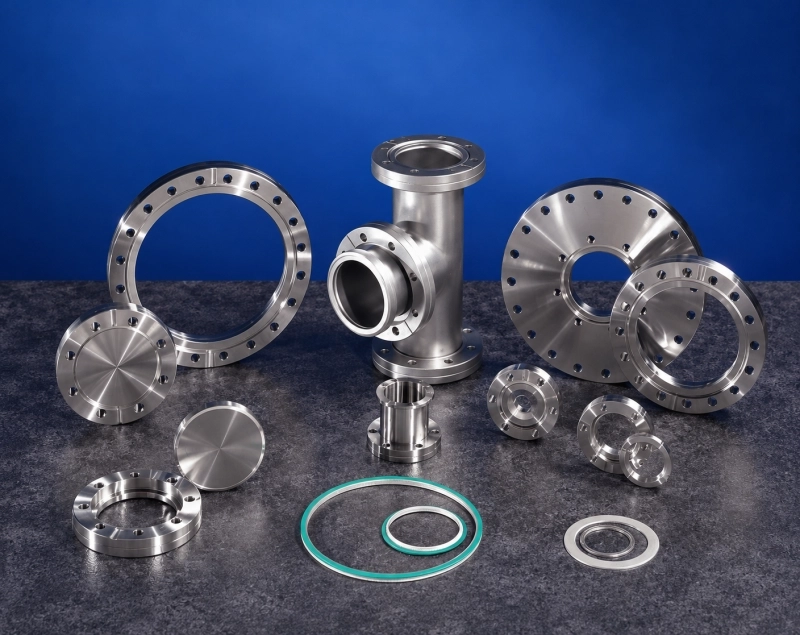

Brides ultra-vide Conflat® CF

UHV flanges

Brides pour l'ultra-vide type CONFLAT® — diamètre nominal CF 16 à 250.

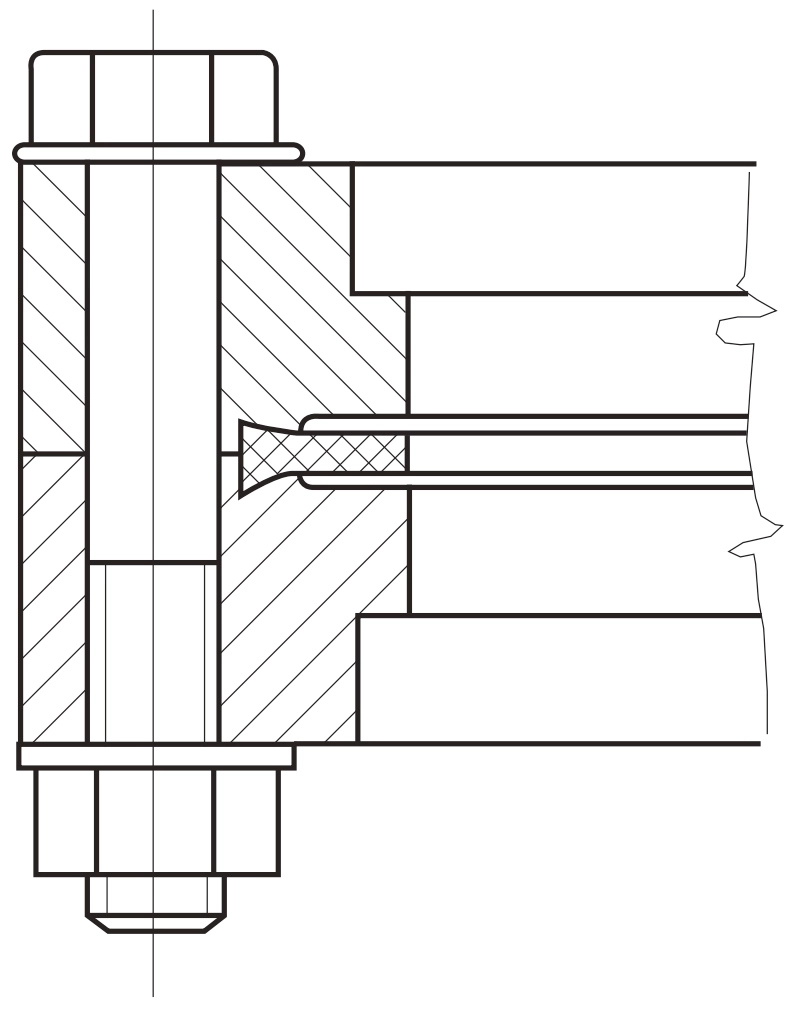

Étanchéité par joint plat cuivre OFHC serré entre deux brides inox → tenue au vide jusqu'à 1×10⁻¹² mbar.
Tenue en température : joint cuivre 450 °C · joint Viton® 150 °C.
Matériaux : inox 304L et 316L (316LN sur demande).
Types disponibles : pleine, à souder et tournante.

Un besoin précis sur un produit KF ? Notre équipe répond rapidement.

Demander un devis

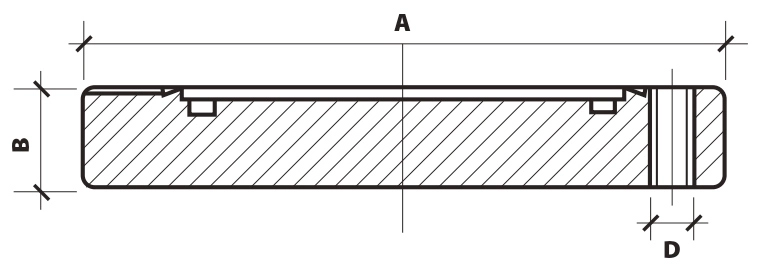

Bride pleine fixe filetée — Inox

Blank flange with tapped holes — stainless steel

CF	A	B	Filetage	RÉF
16	34	7,2	M4	BPF 00-16-F
38	70	13	M6	BPF 00-38-F
63	113	17,5	M8	BPF 00-63-F
100	152	20	M8	BPF 00-10-F
150	202	22,5	M8	BPF 00-15-F
200	253	24,5	M8	BPF 00-20-F
250	306	26	M8	BPF 00-25-F

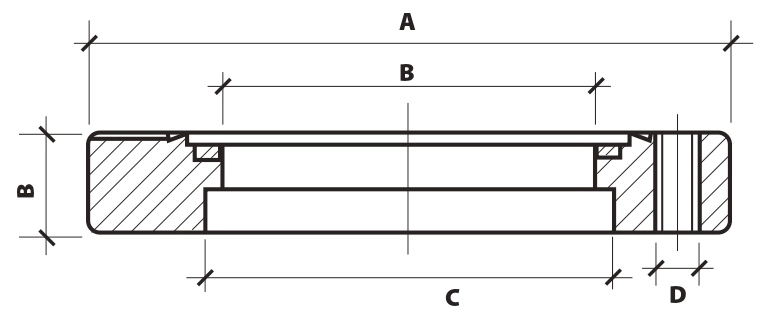

Bride à souder fixe filetée — Inox

Welding flange with tapped holes — stainless steel

CF	A	B	C	Filetage	RÉF
16	34	16	19,1	M4	BFS 00-16-F
38	70	38	42,2	M6	BFS 00-38-F
63	113	63	70,5	M8	BFS 00-63-F
100	152	100	104,5	M8	BFS 00-10-F
150	202	150	154,5	M8	BFS 00-15-F
200	253	200	205,3	M8	BFS 00-20-F
250	306	250	256,3	M8	BFS 00-25-F

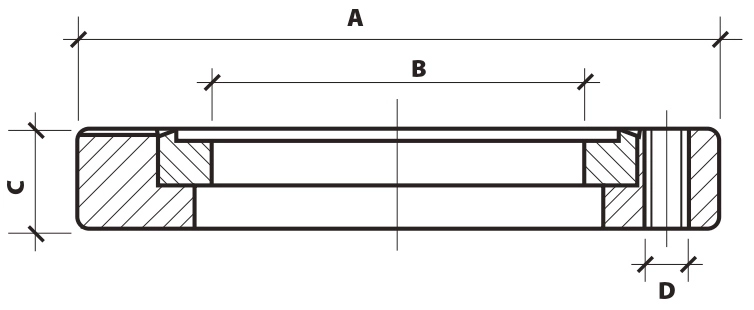

Bride à souder tournante filetée — Inox

Welding rotary flange with tapped holes — stainless steel

CF	A	B	C	Filetage	RÉF
16	34	16	7,2	M4	BTS 00-16-F
38	70	38	13	M6	BTS 00-38-F
63	113	63	17,5	M8	BTS 00-63-F
100	152	100	20	M8	BTS 00-10-F
150	202	150	22,5	M8	BTS 00-15-F
200	253	200	24,5	M8	BTS 00-20-F
250	306	250	26	M8	BTS 00-25-F

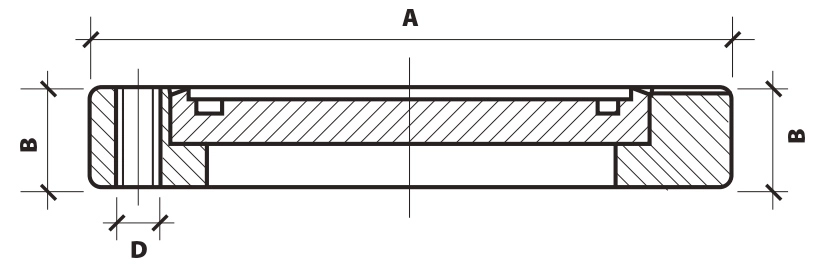

Bride pleine tournante filetée — Inox

Blank rotary flange with tapped holes — stainless steel

CF	A	B	Filetage	RÉF
16	34	7,2	M4	BPL 00-16-F
38	70	13	M6	BPL 00-38-F
63	113	17,5	M8	BPL 00-63-F
100	152	20	M8	BPL 00-10-F
150	202	22,5	M8	BPL 00-15-F
200	253	24,5	M8	BPL 00-20-F
250	306	26	M8	BPL 00-25-F

Bride à double face — Inox

Double side flange — stainless steel

CF	A	B	C	RÉF
16	34	16	7,2	BDF 00-16
38	70	38	13	BDF 00-38
63	113	63	17,5	BDF 00-63
100	152	100	20	BDF 00-10
150	202	150	22,5	BDF 00-15
200	253	200	24,5	BDF 00-20
250	306	250	26	BDF 00-25

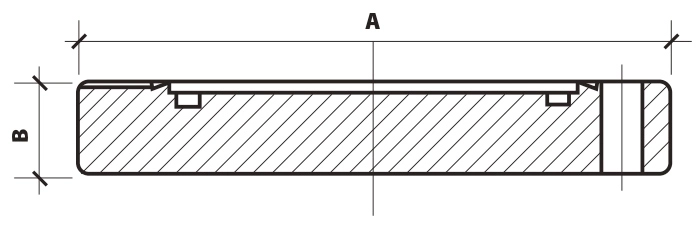

Bride pleine — Inox

Blank flange — stainless steel

CF	A	B	RÉF
16	34	7,2	BPF 00-16
38	70	13	BPF 00-38
63	113	17,5	BPF 00-63
100	152	20	BPF 00-10
150	202	22,5	BPF 00-15
200	253	24,5	BPF 00-20
250	306	26	BPF 00-25

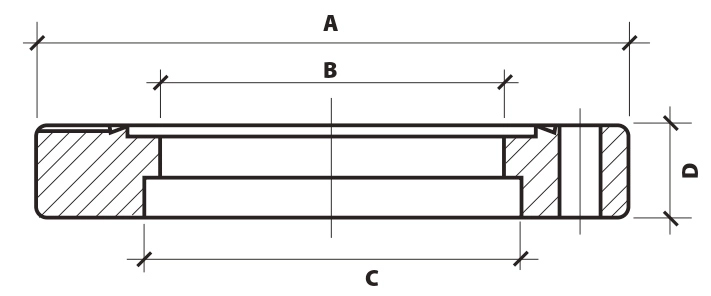

Bride à souder fixe — Inox

Welding flange — stainless steel

CF	A	B	C	D	RÉF
16	34	16	18	7,2	BFS 00-16
38	70	38	42,2	13	BFS 00-38
63	113	63	70,5	17,5	BFS 00-63
100	152	100	104,5	20	BFS 00-10
150	202	150	154,5	22,5	BFS 00-15
200	253	200	205,3	24,5	BFS 00-20
250	306	250	256,3	26	BFS 00-25

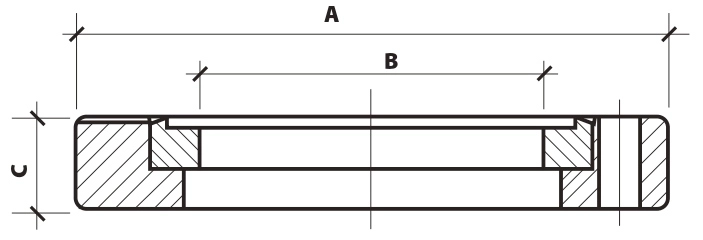

Bride tournante à souder — Inox

Rotary welding flange — stainless steel

CF	A	B	C	RÉF
16	34	16	7,2	BTS 00-16
38	70	38	13	BTS 00-38
63	113	63	17,5	BTS 00-63
100	152	100	20	BTS 00-10
150	202	150	22,5	BTS 00-15
200	253	200	24,5	BTS 00-20
250	306	250	26	BTS 00-25

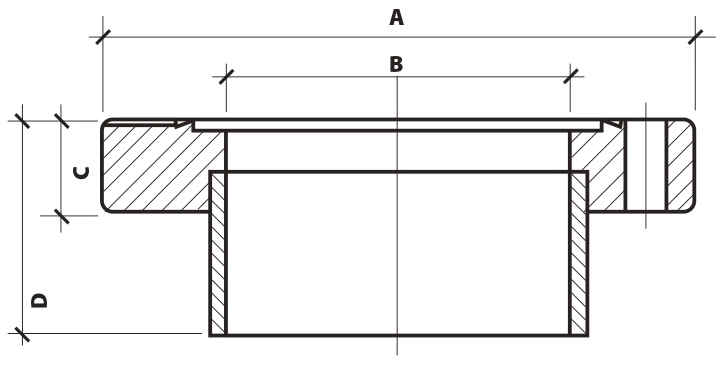

Bride à souder avec tube — Inox

Welding flange with pipe — stainless steel

CF	A	B	C	D	RÉF
16	34	16	7,2	35	BFT 16-16
38	70	38	13	60	BFT 38-38
63	113	63	17,5	80	BFT 63-63
100	152	100	20	90	BFT 10-10
150	202	150	22,5	100	BFT 15-15
200	253	200	24,5	120	BFT 20-20
250	306	250	26	150	BFT 25-25

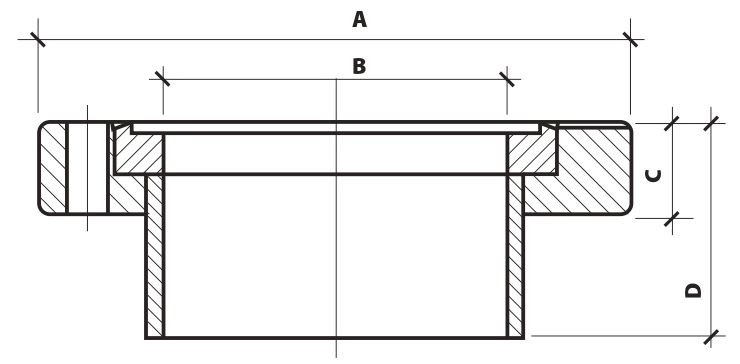

Bride tournante à souder avec tube — Inox

Rotary blank flange with pipe — stainless steel

CF	A	B	C	D	RÉF
16	34	16	7,2	35	BTT 16-16
38	70	38	13	60	BTT 38-38
63	113	63	17,5	80	BTT 63-63
100	152	100	20	90	BTT 10-10
150	202	150	22,5	100	BTT 15-15
200	253	200	24,5	120	BTT 20-20
250	306	250	26	150	BTT 25-25

Bride tournante à souder avec tube — Inox

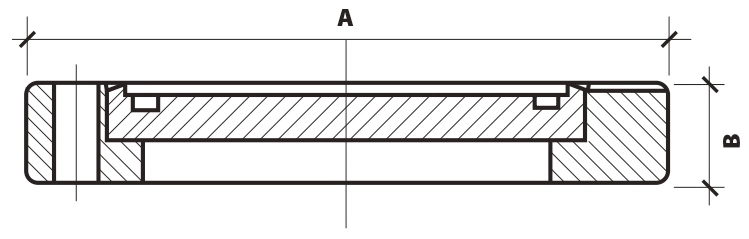

Bride pleine tournante — Inox

Rotary blank flange — stainless steel

CF	A	B	RÉF
16	34	7,2	BPL 00-16
38	70	13	BPL 00-38
63	113	17,5	BPL 00-63
100	152	20	BPL 00-10
150	202	22,5	BPL 00-15
200	253	24,5	BPL 00-20
250	306	26	BPL 00-25

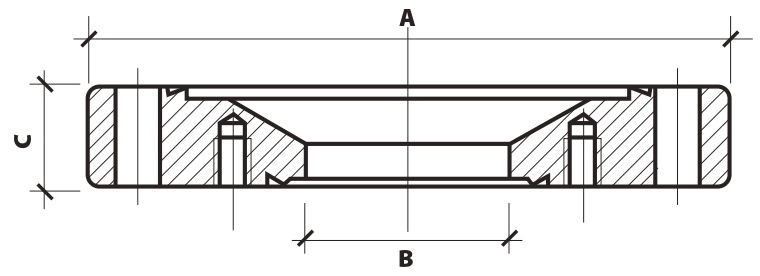

Bride plate de réduction — Inox

Zero-length reducing piece — stainless steel

CF (réduction)	A (Ø bride)	RÉF
38/16	70	BRD 35-16
63/38	113	BRD 63-38
100/38	152	BRD 10-38
100/63	152	BRD 10-63
150/100	202	BRD 15-10
150/38	202	BRD 15-35
150/63	202	BRD 15-63

Joint plat — Cuivre OFHC

OFHC copper seal gasket

CF	A	B	RÉF
16	21,3	16,2	JPC 00-16
38	48,1	36,8	JPC 00-38
63	82,4	63,6	JPC 00-63
100	120,5	101,7	JPC 00-10
150	171,3	152,5	JPC 00-15
200	222,1	203,3	JPC 00-20
250	273	254	JPC 00-25

Anneau de centrage — Aluminium / Viton®

Centering ring — aluminium / Viton®

CF	A	RÉF
63	63	AVI 63-63 CF
100	100	AVI 10-10 CF
150	150	AVI 15-15 CF
200	200	AVI 20-20 CF
250	250	AVI 25-25 CF

Vis d'assemblage — Inox

Bolts — stainless steel

CF	A (long.)	Filetage	Quantité	RÉF
16	20	M4	6	VIS 00-16
38	35	M6	6	VIS 00-38
63	50	M8	8	VIS 00-63
100	55	M8	16	VIS 00-10
150	55	M8	20	VIS 00-15
200	60	M8	24	VIS 00-20
250	60	M8	32	VIS 00-25

Raccord intermédiaire — Inox

Straight connector — stainless steel

CF	A	RÉF
16	76	RIT 16-16
38	126	RIT 38-38
63	210	RIT 63-63
100	270	RIT 10-10
150	334	RIT 15-15
200	420	RIT 20-20

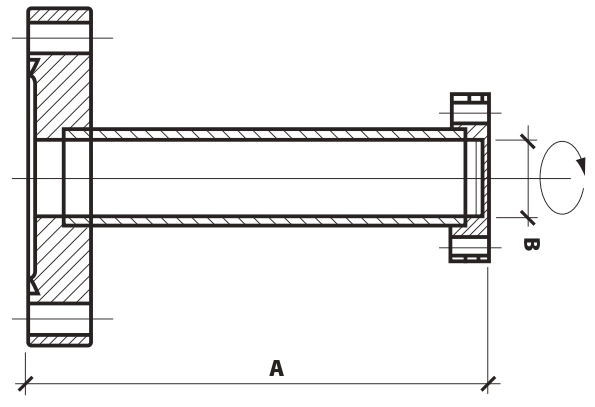

Raccord de réduction — Inox

Reducing pipe — stainless steel

CF (réduction)	A	B	RÉF
35/16	60	16	RDC 35-16
63/38	95	38	RDC 63-38
100/38	110	38	RDC 10-38
100/63	115	63	RDC 10-63
150/100	120	100	RDC 15-10
200/150	130	150	RDC 20-15

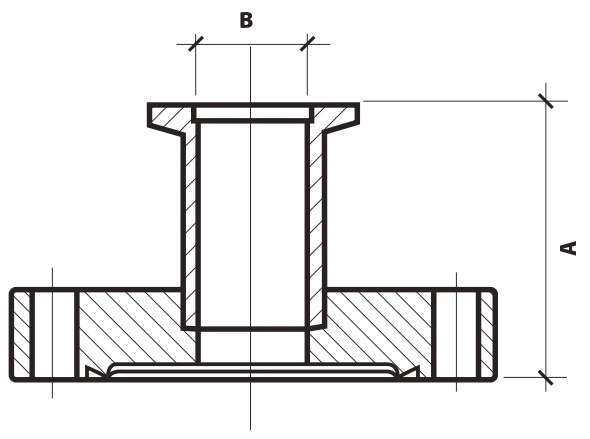

Bride de transition CF – KF — Inox

CF – KF adapter — stainless steel

CF / KF	A	B	RÉF
CF16 / KF10	40	10	BKC 10-16
CF16 / KF16	40	16	BKC 16-16
CF38 / KF10	40	10	BKC 10-38
CF38 / KF16	40	16	BKC 16-38
CF38 / KF25	40	24	BKC 25-38
CF38 / KF40	60	41	BKC 40-38
CF63 / KF40	60	41	BKC 40-63

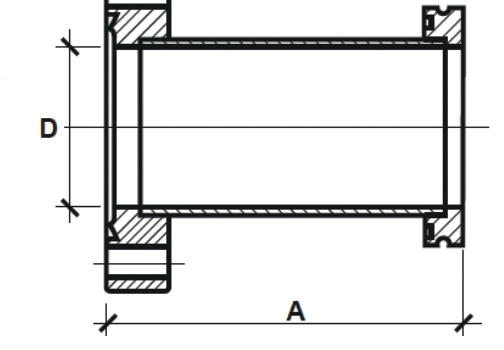

Adaptateur CF – ISO — Inox

CF – ISO adapter — stainless steel

CF / ISO	A	B	RÉF
CF63 / 63	100	70	ADP 63-63
CF100 / 100	100	102	ADP 10-10
CF150 / 160	100	153	ADP 15-16

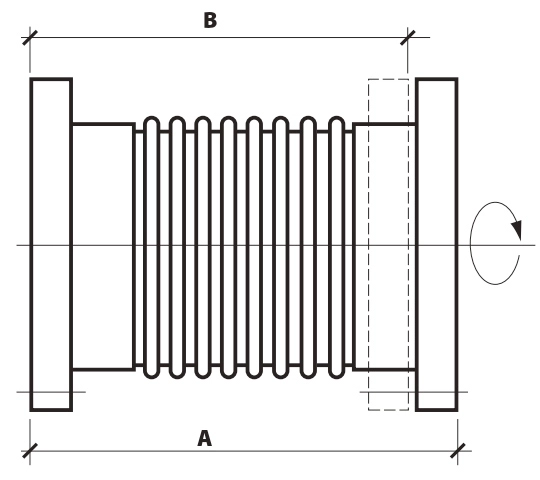

Soufflet — Inox (brides CF)

Bellow — stainless steel

CF	A	B	RÉF
16	90	80	SIB 16-16
38	120	100	SIB 38-38
63	130	115	SIB 63-63
100	130	115	SIB 10-10
150	130	115	SIB 15-15
200	230	205	SIB 20-20
250	250	220	SIB 25-25

Tube flexible — Inox

Flexible pipe — stainless steel

CF	Longueur A (mm)	RÉF
16	250	FPS 16-25
16	500	FPS 16-50
16	1000	FPS 16-10
38	250	FPS 38-25
38	500	FPS 38-50
38	1000	FPS 38-10
63	250	FPS 63-25
63	500	FPS 63-50
63	1000	FPS 63-10

Coudes égaux — Inox

Elbow — stainless steel

CF	A	RÉF
16	38	CEG 16-16
38	63	CEG 38-38
63	105	CEG 63-63
100	135	CEG 10-10
150	167	CEG 15-15
200	210	CEG 20-20

Tés égaux — Inox

Tee piece — stainless steel

CF	A	B	RÉF
16	38	76	TGO 16-16
38	63	126	TGO 38-38
63	105	210	TGO 63-63
100	135	270	TGO 10-10
150	167	334	TGO 15-15
200	210	420	TGO 20-20

Croix égales — Inox

Cross piece — stainless steel

CF	A	B	RÉF
16	38	76	CRG 16-16
38	63	126	CRG 38-38
63	105	210	CRG 63-63
100	135	270	CRG 10-10
150	167	334	CRG 15-15
200	210	420	CRG 20-20

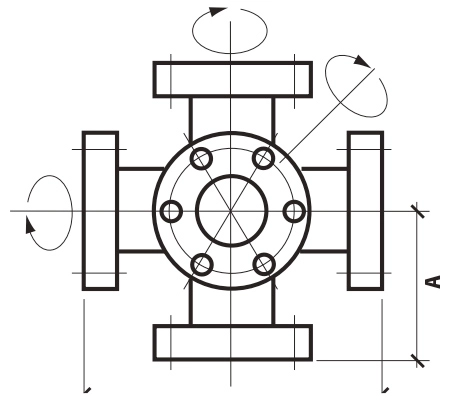

Doubles croix égales — Inox

6-way cross piece — stainless steel

CF	A	B	RÉF
16	38	76	DCR 16-16
38	63	126	DCR 38-38
63	105	210	DCR 63-63
100	135	270	DCR 10-10
150	167	334	DCR 15-15
200	210	420	DCR 20-20

Besoin d'un composant sur mesure ou d'une référence hors catalogue ?

Toutes les références de cette gamme peuvent être modifiées sur demande : diamètre, longueur, matière. LFK Vacuum travaille sur plan.

Demander un devis

Fabrication spéciale
