Cette page rassemble toutes les ressources techniques LFK Vacuum : catalogue PDF, fiches techniques, guide des normes KF, ISO et CF, guides du vide industriel et FAQ. L’objectif est de vous aider à dimensionner une installation et à choisir les bons composants, du vide poussé à l’ultra-vide.
Le catalogue PDF regroupe l’ensemble des composants vide et ultra-vide : raccords, brides, vannes, flexibles, joints et accessoires, avec leurs références et leurs dimensions. C’est l’outil de référence pour identifier la pièce adaptée à votre installation, du DN10 au DN500.
Le catalogue est organisé par norme : KF pour le vide poussé, ISO K/LF pour les grands diamètres et CF ConFlat® pour l’ultra-vide. Chaque famille présente ses cotes et ses codes de référence.
On y trouve aussi les vannes manuelles et pneumatiques, le système VEC de tubes prêts à monter et les accessoires : colliers, griffes, visserie, hublots et filtres.
Les fiches techniques détaillent, pour chaque famille de produit, les dimensions, les matériaux, les plages de température et les joints associés. Elles complètent le catalogue en apportant les informations nécessaires au dimensionnement.
Chaque fiche présente les cotes principales et un schéma coté, indispensables pour vérifier l’intégration mécanique d’une bride, d’un raccord ou d’une vanne.
Les fiches précisent la matière — inox 304L ou 316L — et le type de joint : Viton®, Perbunan ou cuivre OFHC selon la norme et le niveau de vide.

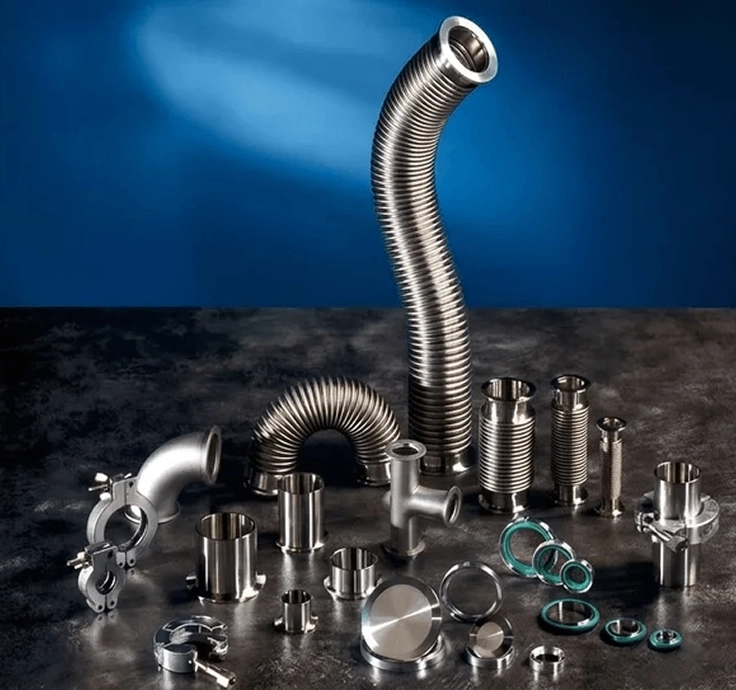

Trois grands standards structurent le raccordement sous vide. Bien choisir sa norme de raccordement, c’est garantir l’étanchéité, la compatibilité et la facilité de montage de toute l’installation.
La norme KF assure un montage rapide par collier et joint à anneau de centrage, sur les petits diamètres du DN10 au DN50. C’est le standard le plus répandu pour les lignes secondaires, avec des joints Viton® ou Perbunan.
La norme ISO couvre les grands diamètres, du DN63 au DN500, par griffes (ISO-K) ou par boulons (ISO-LF). Elle équipe les conduites principales et les pompages importants.
La norme CF utilise un joint plat en cuivre OFHC comprimé entre deux couteaux. Elle assure l’ultra-vide jusqu’à 10⁻¹² mbar et supporte des températures élevées, ce qui autorise l’étuvage. C’est la référence pour la recherche et le semi-conducteur.
Les guides techniques expliquent les notions clés — vide poussé, ultra-vide, dégazage, étanchéité — et donnent des repères concrets pour dimensionner une installation et choisir les bonnes pièces.
On distingue le vide primaire, le vide secondaire et l’ultra-vide. Le domaine de vide visé conditionne le choix de la norme, des joints et des traitements de surface comme le décapage et la passivation.
Le système VEC propose des tubes inox polis équipés de brides normalisées, prêts à monter. Il simplifie l’installation et la maintenance des lignes de vide, notamment en salle blanche, et existe en longueurs standards et sur mesure.
Déterminez si votre ligne est en KF, ISO ou CF selon le diamètre et le niveau de vide.
Repérez la famille de produit : bride, raccord, vanne, joint ou accessoire.
Vérifiez cotes, matière et joint sur la fiche technique correspondante.
Raccords KF ou CF, fabrication sur mesure, test hélium, normes ISO — retrouvez les réponses aux questions les plus posées par nos clients industriels et chercheurs.
KF assure un montage rapide en petit diamètre pour le vide poussé, ISO couvre les grands diamètres et CF ConFlat® à joint cuivre est dédiée à l’ultra-vide jusqu’à 10⁻¹² mbar.
Les pièces hors catalogue sont réalisées sur mesure, à partir d’un plan ou d’un cahier des charges, sans minimum de commande.
Le Viton® et le Perbunan couvrent le vide poussé ; le cuivre OFHC est réservé à l’ultra-vide. La fiche technique indique le joint associé à chaque produit.
Oui. Des adaptateurs CF/KF, CF/ISO et KF/ISO permettent de relier les normes ; ils peuvent aussi être fabriqués sur mesure.
Des tubes inox polis équipés de brides normalisées KF, ISO ou CF, livrés prêts à monter, en longueurs standards ou sur mesure.
