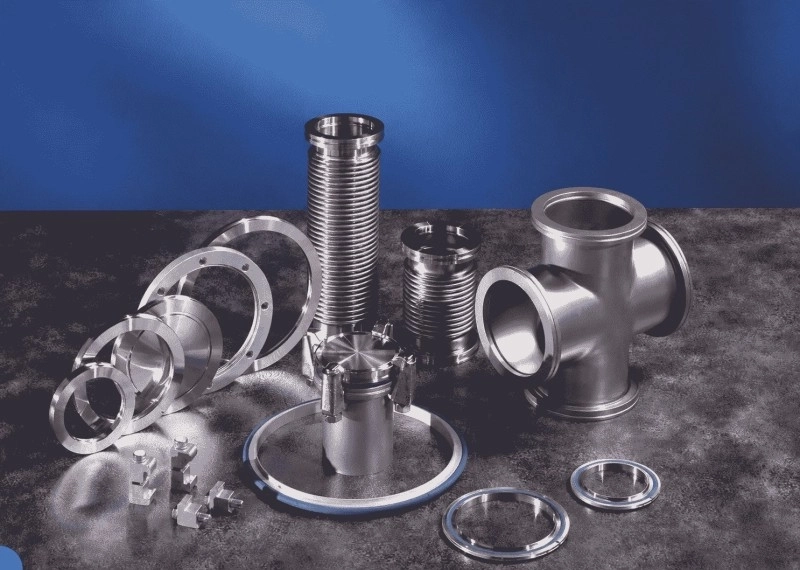

Norme PNEUROP ISO · Vide poussé

Brides & composants PNEUROP ISO LF

Gamme ISO LF pour grands diamètres : brides à perçage normalisé, boulons et griffes de serrage, anneaux de centrage, embouts à souder, raccords et soufflets inox. DN63 à DN500.

DN63 → DN500Inox 304L / 316LViton® max 250°CPerbunan max 130°C21 familles

DN couverts

180+

Références

10⁻8

mbar tenu vide

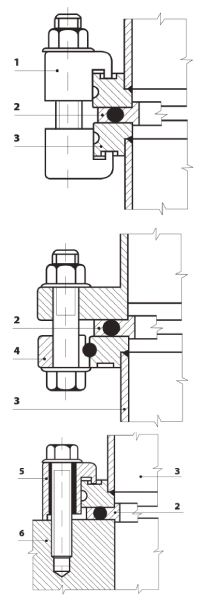

1. griffe 2. anneau de centrage 3. bride 4. bride tournante5. griffe de serrage6. support

Brides PNEUROP ISO LF

Pneurop ISO flanges

DN	Nb trous	B	Visserie
63	4	110	M8×30
80	8	125	M8×30
100	8	145	M8×30
125	8	175	M10×35
160	8	200	M10×35
200	12	260	M10×35
250	12	310	M10×35
320	12	395	M12×40
400	16	480	M12×40
500	16	580	M12×50

Un besoin précis sur un produit KF ? Notre équipe répond rapidement.

Demander un devis

Boulon à griffes — Aluminium

Double claw clamp — aluminium

DN	A	B	RÉF
63/100	60	M8	BLA 63/10
160/250	60	M8	BLA 16/25
320/500	70	M12	BLA 32/50
630	80	M12	BLA 63/63

Boulon à griffes — Inox

Double claw clamp — nickel plated steel

DN	A	B	RÉF
63/250	60	M10	BLG 63/25
320/500	70	M12	BLG 32/50
630	80	M12	BLG 63/63

Griffes de serrage — Aluminium

Single claw clamp — aluminium

DN	A	B	C	RÉF
63/100	20	M8	8	GFS 63/10
160/250	25	M10	10	GFS 16/25
320	30	M12	10	GFS 32/32
400/500	30	M12	10	GFS 40/50
630	30	M12	10	GFS 63/63

Anneau de centrage — Aluminium (Perbunan)

Centering ring — aluminium · Perbunan max 130°

DN	A	B	RÉF
63	70	3,9	ALP 63/63
80	83	3,9	ALP 80/80
100	102	3,9	ALP 10/10
160	153	3,9	ALP 16/16
200	213	3,9	ALP 20/20
250	261	3,9	ALP 25/25

Anneau de centrage — Aluminium (Perbunan)

Anneau de centrage — Aluminium (Viton®)

Centering ring — aluminium · Viton® max 250°

DN	A	B	RÉF
63	70	3,9	ALV 63/63
80	83	3,9	ALV 80/80
100	102	3,9	ALV 10/10
160	153	3,9	ALV 16/16
200	213	3,9	ALV 20/20
250	261	3,9	ALV 25/25

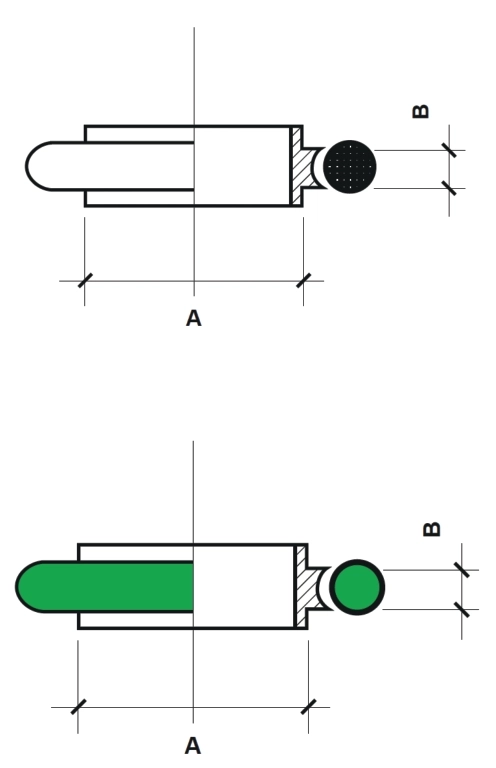

Anneau de centrage — Acier inox

Centering ring — stainless steel

Perbunan — max 130°

DN	A	B	RÉF
63	70	3,9	APB 63/63
80	83	3,9	APB 80/80
100	102	3,9	APB 10/10
160	153	3,9	APB 16/16
200	213	3,9	APB 20/20
250	261	3,9	APB 25/25

Viton® — max 250°

DN	A	B	RÉF
63	70	3,9	AVI 63/63
80	83	3,9	AVI 80/80
100	102	3,9	AVI 10/10
160	153	3,9	AVI 16/16
200	213	3,9	AVI 20/20
250	261	3,9	AVI 25/25

Anneau de centrage extérieur inox avec support aluminium (Perbunan)

Stainless steel centering ring with aluminium outer support ring · Perbunan max 130°

DN	A	B	C	RÉF
63	70	3,9	95	APB 63/63-R
80	83	3,9	110	APB 80/80-R
100	102	3,9	130	APB 10/10-R
160	153	3,9	180	APB 16/16-R
200	213	3,9	240	APB 20/20-R
250	261	3,9	290	APB 25/25-R

Anneau de centrage extérieur inox avec support aluminium (Perbunan)

Anneau de centrage extérieur inox avec support aluminium (Viton®)

Stainless steel centering ring with aluminium outer support ring · Viton® max 250°

DN	A	B	C	RÉF
63	70	3,9	95	AVI 63/63-R
80	83	3,9	110	AVI 80/80-R
100	102	3,9	130	AVI 10/10-R
160	153	3,9	180	AVI 16/16-R
200	213	3,9	240	AVI 20/20-R
250	261	3,9	290	AVI 25/25-R

Anneau de centrage extérieur inox avec support aluminium (Viton®)

Anneau de centrage aluminium avec support extérieur aluminium (Viton®)

Centering ring with outer support ring — aluminium / aluminium · Viton® max 250°

DN	A	B	C	RÉF
63	70	3,9	95	ALV 63/63-R
80	83	3,9	110	ALV 80/80-R
100	102	3,9	130	ALV 10/10-R
160	153	3,9	180	ALV 16/16-R
200	213	3,9	240	ALV 20/20-R
250	261	3,9	290	ALV 25/25-R

Anneau de centrage aluminium avec support extérieur aluminium (Viton®)

Bride pleine à griffe — Acier inox

Blank flange — stainless steel

DN	A	B	RÉF
63	95	12	BPG 63/63
80	110	12	BPG 80/80
100	130	12	BPG 10/10
160	180	12	BPG 16/16
200	240	12	BPG 20/20
250	290	12	BPG 25/25

Bride à souder — Inox

Welding (blank) flange — stainless steel

DN	A	C	RÉF
63	95	76	EBT 63/63
80	110	84 / 89	EBT 80/80
100	130	101,6 / 104 / 108 / 114,3	EBT 10/10
160	180	154 / 159	EBT 16/16
200	240	204 / 219	EBT 20/20
250	290	254 / 267	EBT 25/25

Bride à souder avec tube — Inox

Welding flange with pipe — stainless steel

DN	A	B (tube)	RÉF
63	95	76	EBT 63/63-T
80	110	84 / 89	EBT 80/80-T
100	130	101,6 / 104 / 108 / 114,3	EBT 10/10-T
160	180	154 / 159	EBT 16/16-T
200	240	204 / 219	EBT 20/20-T
250	290	254 / 267	EBT 25/25-T

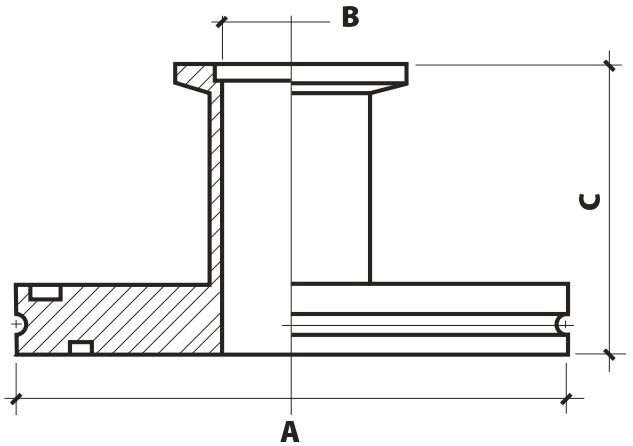

Pièce de connexion LF – KF — Inox

ISO – KF adapter — stainless steel

DN	A	B	C	RÉF
63/25	95	24	50	PCN 63/25
63/40	95	41	50	PCN 63/40
63/50	95	50	50	PCN 63/50
80/40	110	41	50	PCN 80/40
80/50	110	50	50	PCN 80/50
100/25	130	24	50	PCN 100/25
100/40	130	41	50	PCN 100/40
100/50	130	50	50	PCN 100/50

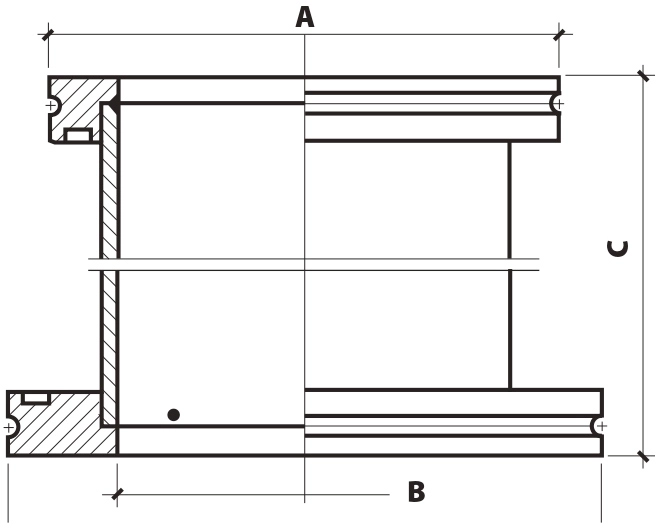

Pièce intermédiaire de réduction LF — Inox

Reducing pipe — stainless steel

DN	A	B	C	D	RÉF
80/63	95	70	80	110	PIR 80/63
100/63	95	70	80	130	PIR 10/63
100/80	110	82	80	130	PIR 10/80
160/63	95	70	80	180	PIR 16/63
160/100	130	102	80	180	PIR 16/10
200/100	130	102	90	240	PIR 20/10
200/160	180	153	90	240	PIR 20/16
250/160	180	153	90	290	PIR 25/16
250/200	240	213	90	290	PIR 25/20

Pièce intermédiaire de réduction LF — Inox

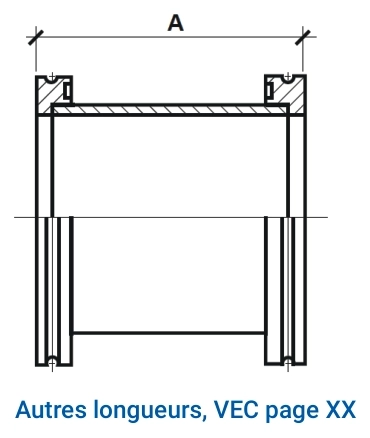

Raccord droit — Acier inox

Straight connector — stainless steel

DN	A	RÉF
63	88	RCD 63/63
80	108	RCD 80/80
100	108	RCD 10/10
160	138	RCD 16/16
200	200	RCD 20/20
250	208	RCD 25/25

Joint de rechange (paquet de 10 pièces)

O-ring (box of 10 pcs)

Perbunan — max 130°

DN	A	B	RÉF
63	75,6	5,33	JRP 63/63
80	88,3	5,33	JRP 80/80
100	107,3	5,33	JRP 10/10
160	158,1	5,33	JRP 16/16
200	215,3	5,33	JRP 20/20
250	266	5,33	JRP 25/25

Viton® — max 250°

DN	A	B	RÉF
63	75,6	5,33	JRV 63/63
80	88,3	5,33	JRV 80/80
100	107,3	5,33	JRV 10/10
160	158,1	5,33	JRV 16/16
200	215,3	5,33	JRV 20/20
250	266	5,33	JRV 25/25

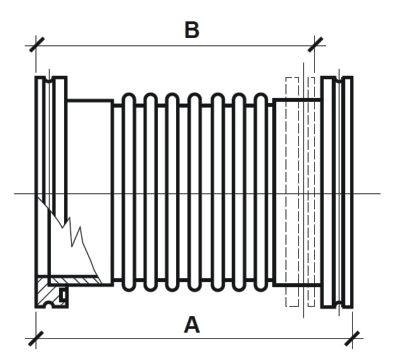

Soufflet court — Inox

Bellow — stainless steel

DN	A	B	RÉF
63	130	115	SCI 63/63
80	130	115	SCI 80/80
100	130	115	SCI 10/10
160	150	130	SCI 16/16
200	230	205	SCI 20/20
250	230	220	SCI 25/25

Bride tournante – Jonc — Aluminium / Inox

Bellow — stainless steel

DN	A	B	C	D	RÉF
63	130	110	12	9	BTJ 63/63
80	145	125	12	9	BTJ 80/80
100	165	145	12	9	BTJ 10/10
160	225	200	16	11	BTJ 16/16
200	285	260	16	11	BTJ 20/20
250	335	310	16	11	BTJ 25/25

Bride tournante – Jonc — Aluminium / Inox

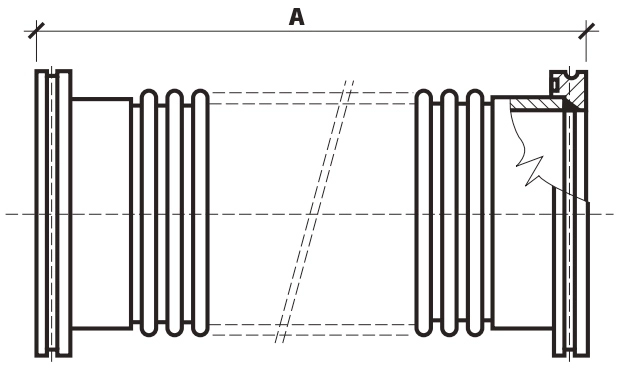

Tuyau flexible métallique — Acier inox

Flexible pipe — stainless steel

DN	Longueur A (mm)	RÉF
63	250	TMF 63/25
63	500	TMF 63/50
63	1000	TMF 63/10
80	250	TMF 80/25
80	500	TMF 80/50
80	1000	TMF 80/10
100	250	TMF 10/25
100	500	TMF 10/50
100	1000	TMF 10/10

Raccord en T — Acier inox

Tee piece — stainless steel

DN	A	B	RÉF
63	88	176	TGG 63/63
80	108	216	TGG 80/80
100	108	216	TGG 10/10
160	138	276	TGG 16/16
200	200	400	TGG 20/20
250	208	416	TGG 25/25

Raccord en croix — Acier inox

Cross piece — stainless steel

DN	A	B	RÉF
63	88	176	CXE 63/63
80	108	216	CXE 80/80
100	108	216	CXE 10/10
160	138	276	CXE 16/16
200	200	400	CXE 20/20
250	208	416	CXE 25/25

Croix inégale — Inox

Reducing cross piece — stainless steel

DN	A	B	RÉF
63	88	60	CTR 63/63
80	108	65	CTR 80/80
100	108	75	CTR 10/10
160	138	100	CTR 16/16
200	200	130	CTR 20/20
250	208	155	CTR 25/25

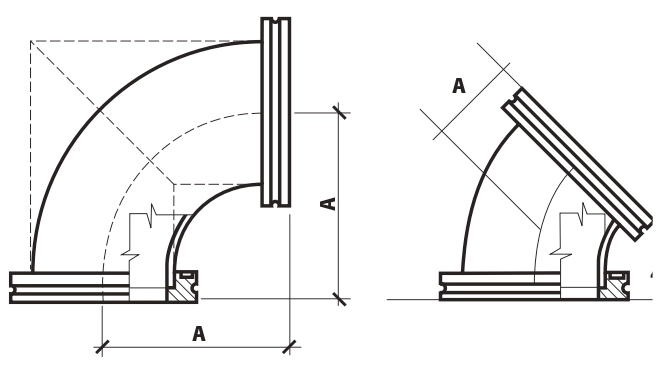

Coudes égaux 90° et 45° — Inox

90° and 45° elbow — stainless steel

DN ISO K	A	A 90°	RÉF 90°	RÉF 45°
63	88	48	CDG 63/63	CDG 63/63-45
80	108	57	CDG 80/80	CDG 80/80-45
100	108	52	CDG 10/10	CDG 10/10-45
160	138	103	CDG 16/16	CDG 16/16-45
200	200	—	CDG 20/20	CDG 20/20-45
250	208	—	CDG 25/25	CDG 25/25-45

Besoin d'un composant sur mesure ou d'une référence hors catalogue ?

Toutes les références de cette gamme peuvent être modifiées sur demande : diamètre, longueur, matière. LFK Vacuum travaille sur plan.

Demander un devis
