Ultra-vide à Grenoble : ce que la ligne pilote FAMES change pour les laboratoires

Le 30 janvier 2026, le Commissariat à l'énergie atomique et ses partenaires industriels ont inauguré à Grenoble la ligne pilote FAMES, un programme de 830 millions d'euros dont 730 apportés par France 2030 et la Commission européenne. Derrière les annonces de souveraineté, une réalité plus prosaïque attend les équipes techniques : deux mille mètres carrés de salles blanches et quatre-vingt-dix équipements au format 300 millimètres ne produisent rien tant qu'ils ne tiennent pas un vide poussé, puis un ultra-vide, sans fuite ni relargage. La question du raccordement et de l'étanchéité redevient donc un sujet de premier plan.

FAMES, 830 millions d'euros de salles blanches inaugurés à Grenoble

Sur les 830 millions d'euros mobilisés, 730 proviennent du plan France 2030 et de la Commission européenne, le solde étant apporté par des partenaires industriels parmi lesquels figurent des noms comme Soitec, ASML, Siemens ou Thales. L'objectif tient en une phrase : disposer en Europe d'un outil capable de faire passer une innovation du laboratoire à la préindustrialisation sans traverser l'Atlantique. Cet outil repose intégralement sur des procédés sous vide.

Quatre-vingt-dix équipements, autant de points de raccordement

Sur les deux mille mètres carrés annoncés, mille deux cents étaient déclarés opérationnels dès 2026. Chaque équipement apporte ses pompes, ses lignes de pompage, ses sas de transfert et ses vannes d'isolement ; une seule machine de dépôt peut compter plusieurs dizaines de raccords normalisés. À l'échelle d'une ligne complète, on parle de milliers de points d'étanchéité, dont chacun constitue une fuite potentielle. C'est cette arithmétique qui détermine si l'installation atteindra son vide limite.

Pourquoi l'ultra-vide est devenu la contrainte première des lignes pilotes

Le vide a longtemps été traité comme une utilité, au même titre que l'air comprimé. Cette époque est révolue : les procédés de dépôt de couches atomiques, de gravure sèche ou d'épitaxie exigent des pressions résiduelles qui en font un paramètre de procédé à part entière, au même titre que la température. Les équipes qui commandent des composants destinés aux laboratoires et à la recherche l'ont intégré depuis longtemps.

De 10⁻⁶ à 10⁻¹² mbar : six ordres de grandeur qui changent les règles

Passer du vide poussé à l'ultra-vide ne consiste pas à pomper plus longtemps avec le même matériel. À 10⁻⁶ millibar, une installation montée avec des joints élastomères tient sans difficulté. À 10⁻¹⁰ millibar, ces mêmes joints deviennent la principale source de gaz résiduel, par perméation et par relargage. Le choix de la norme cesse alors d'être une commodité, comme l'explique notre guide de choix entre les normes KF, ISO et CF.

Le dégazage, cette fuite qui vient de l'intérieur

L'erreur la plus fréquente consiste à chercher une fuite externe quand le problème vient de la surface interne des pièces. Un inox brut d'usinage porte des traces d'huile de coupe, des inclusions ferreuses et une couche d'oxyde irrégulière ; chauffé sous vide, il relâche pendant des jours de l'hydrogène et de la vapeur d'eau. Un décapage et passivation de l'inox conduit dans les règles réduit ce dégazage de plusieurs ordres de grandeur.

La bride CF ConFlat®, standard de fait des bancs ultra-vide

Dès que l'on descend sous 10⁻⁸ millibar, la question ne se pose plus : on monte en CF. Ce n'est pas une affaire de mode mais de physique. La liaison métal sur métal supprime la perméation, autorise l'étuvage à haute température et offre une répétabilité que les systèmes à élastomère n'atteignent pas. Encore faut-il que la mise en œuvre suive, car ce type d'assemblage pardonne peu.

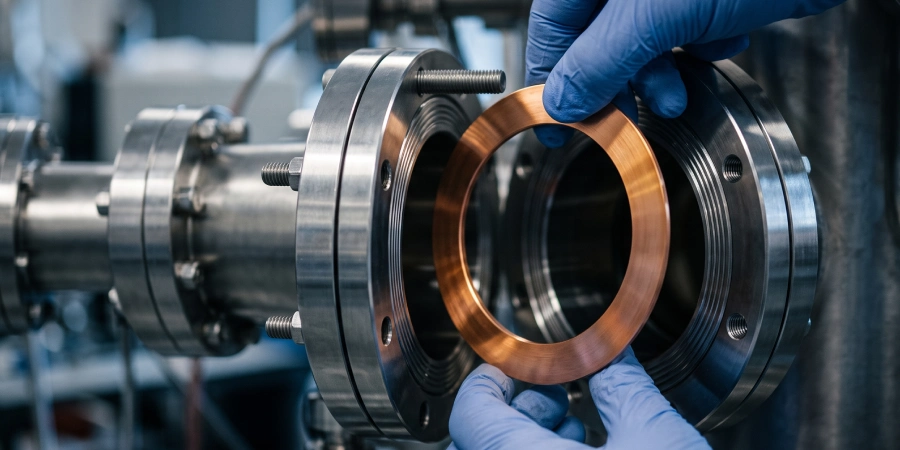

Le joint cuivre OFHC et l'empreinte du couteau

Le principe des brides ultra-vide Conflat® CF est d'une simplicité redoutable : deux couteaux annulaires mordent un joint plat en cuivre exempt d'oxygène, qui flue et remplit les micro-défauts de surface. La qualité du résultat dépend de l'état du couteau, de la pureté du cuivre et d'un serrage croisé progressif. Un joint réutilisé ou un couteau rayé par une chute suffisent à ruiner une étanchéité pourtant garantie sur le papier.

KF, ISO ou CF : l'arbitrage qui engage toute l'installation

Sur une ligne complète, les trois normes cohabitent presque toujours. Le vide primaire et le pompage secondaire se traitent très bien en KF et en ISO ; la chambre de procédé et les instruments sensibles réclament du CF. L'erreur consiste à trancher composant par composant plutôt qu'à raisonner par tronçon, en partant du niveau de vide réellement visé sur chaque portion.

Diamètre, budget et fréquence d'ouverture

En dessous de 10⁻³ millibar, la gamme de brides et composants PNEUROP KF répond à l'essentiel des besoins, avec l'avantage du montage sans outil. Trois critères départagent ensuite les cas intermédiaires : le diamètre nominal, le budget, et surtout la fréquence d'ouverture. Une bride démontée chaque semaine pour changer un échantillon n'a pas vocation à consommer un joint cuivre neuf à chaque cycle.

Grenoble, un écosystème du vide dense et exigeant

Peu de territoires européens concentrent autant d'utilisateurs de vide au kilomètre carré. Entre la presqu'île scientifique, le polygone et le campus universitaire, la ville rassemble des laboratoires nationaux, un synchrotron européen et les services d'ingénierie de plusieurs groupes industriels. Cette densité crée une culture technique commune : les cahiers des charges circulent, les retours d'expérience aussi, et un fournisseur pris en défaut le sait vite.

Une exigence documentaire supérieure à la moyenne

Certificat matière, nuance précise, rapport de contrôle, parfois procès-verbal de nettoyage : les acheteurs locaux demandent ces pièces d'emblée. Un fournisseur qui les fournit sans discussion fait gagner des heures de relance, ce qui explique pourquoi la fabrication de pièces vide sur mesure se juge autant sur son dossier de traçabilité que sur la pièce elle-même. La nuance attendue est un 304L ou un 316L, dont l'origine doit être documentée.

Le rapport de test hélium, seule preuve d'étanchéité qui vaille

Aucune inspection visuelle ne remplace une mesure. La méthode du test hélium et ses seuils constituent la référence du contrôle en fabrication vide, avec une détection descendant jusqu'à 10⁻¹⁰ millibar litre par seconde. Exiger le procès-verbal pour chaque pièce soudée, et non pour le lot, est la précaution la plus rentable qu'un acheteur puisse prendre. Elle déplace la charge de la preuve du côté du fabricant, là où elle doit être.

L'accélération portée par cette ligne pilote va mécaniquement tendre la demande sur les composants vide dans toute la vallée. Un atelier situé à une vingtaine de kilomètres de la cuvette, à Moirans, expédie en quelques heures ce qu'un fournisseur lointain met plusieurs jours à acheminer ; sur un arrêt technique de trois jours, cette différence n'est pas un confort mais une condition de faisabilité. Nos solutions ultra-vide jusqu'à 10⁻¹² mbar sont conçues dans cette logique.

Préparer une commande de composants ultra-vide pour un banc grenoblois

• Étape 1. Définissez le vide limite visé pour chaque tronçon de l'installation, et non pour l'installation entière : ce chiffre détermine la norme de raccordement à retenir.
• Étape 2. Recensez les points d'ouverture fréquente et les points scellés à demeure ; les premiers gagnent à rester en raccordement rapide, les seconds justifient un joint métallique.
• Étape 3. Fixez la température maximale d'étuvage prévue et vérifiez que chaque référence la supporte, joints et visserie compris, avec une marge d'au moins cinquante degrés.
• Étape 4. Précisez la nuance d'inox attendue et exigez le certificat matière dès la demande de prix, plutôt qu'au moment de la réception.
• Étape 5. Réclamez un procès-verbal de test hélium pièce par pièce pour tout ensemble soudé, en indiquant dans la commande le seuil de fuite maximal acceptable.

Conclusion

L'inauguration a mis en lumière les montants et les partenaires, rarement la plomberie qui rend tout cela possible. C'est pourtant sur elle que se jouera une partie du calendrier : une ligne pilote ne tient sa promesse que si ses milliers de points d'étanchéité tiennent la leur. Pour les équipes techniques, la période qui s'ouvre est moins celle des grandes annonces que celle des arbitrages précis — norme de raccordement par tronçon, nuance d'inox, traitement de surface, preuve d'étanchéité. Ce sont ces décisions modestes, prises très en amont, qui décideront si une installation atteindra son vide limite du premier coup.
